Die vordere Armlehne muss ausgebaut werden um die Kabel für den Fondmonitor verlegen zu können und den Fondmonitor und sein Steuergerät einbauen zu können.

Wie man was aus- und einbaut kann man dem TIS / ISTA / Rheingold entnehmen, hier geht es um die elektrische Anschaltung.

Wie bereits erwähnt werden die vordere Mittelkonsole folgende Steuergeräte eingebaut:

  • Fond-Display
  • Fond-Display Steuergerät

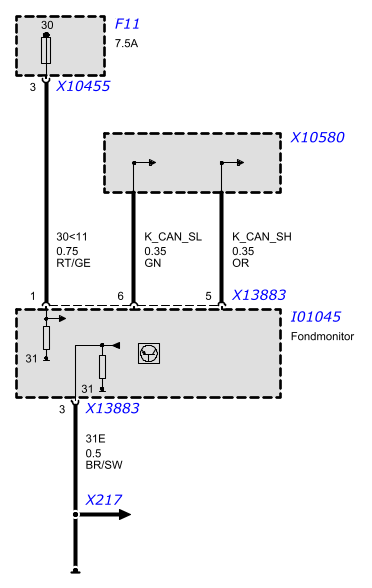

Fond-Display wird über die Sicherung F11 mit Strom versorgt:

Versorgung FD

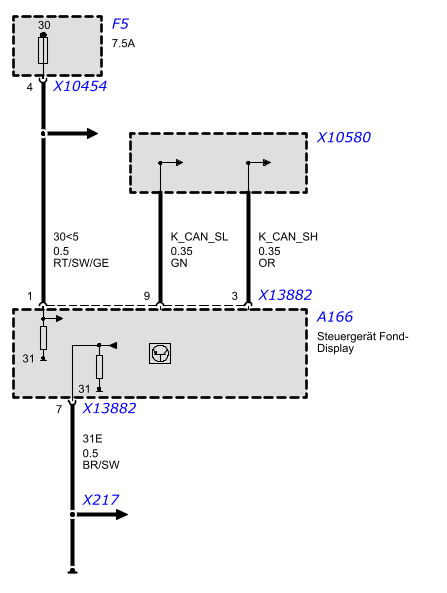

Steuergerät Fond-Display hängt mit an der Sicherung F5 und wird an die Verbindungsstelle X559 (oben im Fahrerfußraum) angeschlossen:

Versorgung FD Steuergerat
